Điện âm tường là một trong những hạng mục cần được kiểm soát kỹ ngay từ khi xây nhà. Bởi sau khi trát, ốp và hoàn thiện, phần lớn đường ống và dây dẫn đều bị che kín. Nếu thi công sai, việc sửa chữa sau này có thể phải đục tường, tháo trần hoặc ảnh hưởng đến các hạng mục đã hoàn thiện.
Vì vậy, gia chủ không chỉ cần biết vị trí ổ cắm hay công tắc mà còn nên nắm được những nguyên tắc thi công điện âm tường cơ bản để kiểm tra công trình. Từ cách bố trí đường ống, xử lý mối nối đến chia mạch và lưu lại vị trí đường điện đều cần được tính toán ngay từ đầu.
Điện âm tường là phương pháp bố trí hệ thống dây dẫn điện trong các ống bảo vệ được đi âm tại tường, sàn hoặc các vị trí đã được thiết kế. Khi công trình hoàn thiện, phần lớn hệ thống không còn lộ ra bên ngoài, giúp không gian gọn gàng và đảm bảo tính thẩm mỹ.
Tuy nhiên, chính đặc điểm “không nhìn thấy” này khiến điện âm tường cần được thiết kế và thi công cẩn thận. Một lỗi nhỏ trong giai đoạn xây dựng có thể trở thành vấn đề khó xử lý sau khi gia đình đã đưa ngôi nhà vào sử dụng.
Hệ thống điện ảnh hưởng trực tiếp đến an toàn và quá trình sử dụng ngôi nhà. Đi dây không hợp lý, lựa chọn dây không phù hợp, bố trí mối nối sai vị trí hoặc chia mạch không đúng có thể gây khó khăn cho việc vận hành và bảo trì.
Mặt khác, đường điện âm tường thường được sử dụng trong nhiều năm. Thi công đúng ngay từ đầu giúp gia chủ hạn chế việc đục phá để sửa chữa, đồng thời thuận tiện hơn khi cần cải tạo, thay dây hoặc bổ sung thiết bị sau này.
Dưới đây là 8 nguyên tắc thi công điện âm tường mà gia chủ nên kiểm tra trước khi cho trát và hoàn thiện tường.

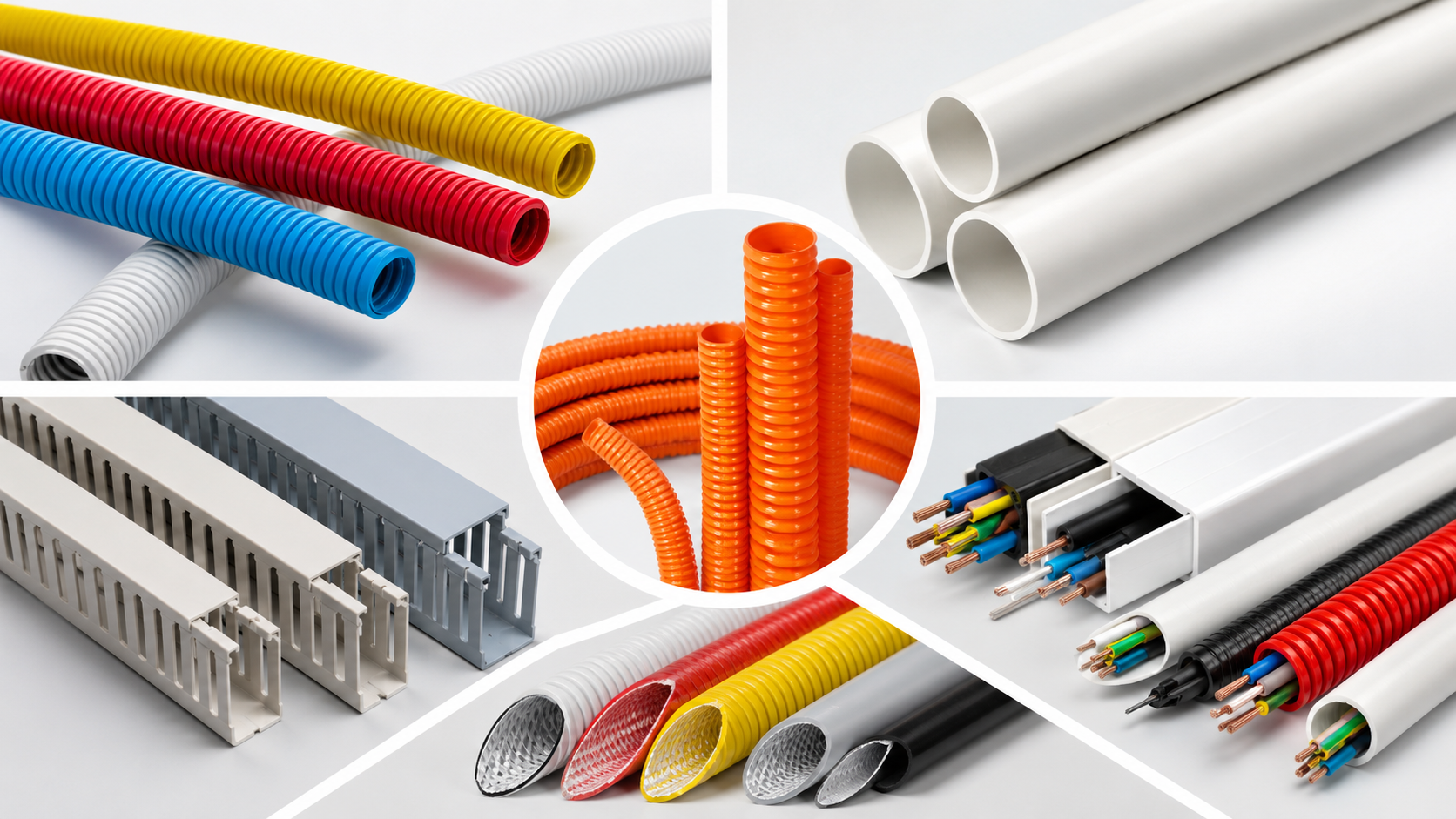

Một trong những nguyên tắc đầu tiên khi thi công điện âm tường là sử dụng giải pháp ống luồn phù hợp với từng vị trí và yêu cầu thiết kế. Ống giúp bảo vệ dây dẫn trước các tác động bên ngoài và tạo điều kiện thuận lợi hơn cho quá trình thi công.
Tùy từng khu vực có thể sử dụng ống PVC cứng, ống luồn mềm hoặc loại ống chuyên dụng phù hợp. Kích thước ống cũng cần được tính toán theo số lượng và kích thước dây dẫn, không nên lựa chọn chỉ theo kinh nghiệm.
Đặc biệt, tuyến ống cần được bố trí hợp lý để hạn chế quá nhiều đoạn uốn, gấp khúc gây khó khăn khi kéo hoặc thay dây về sau.

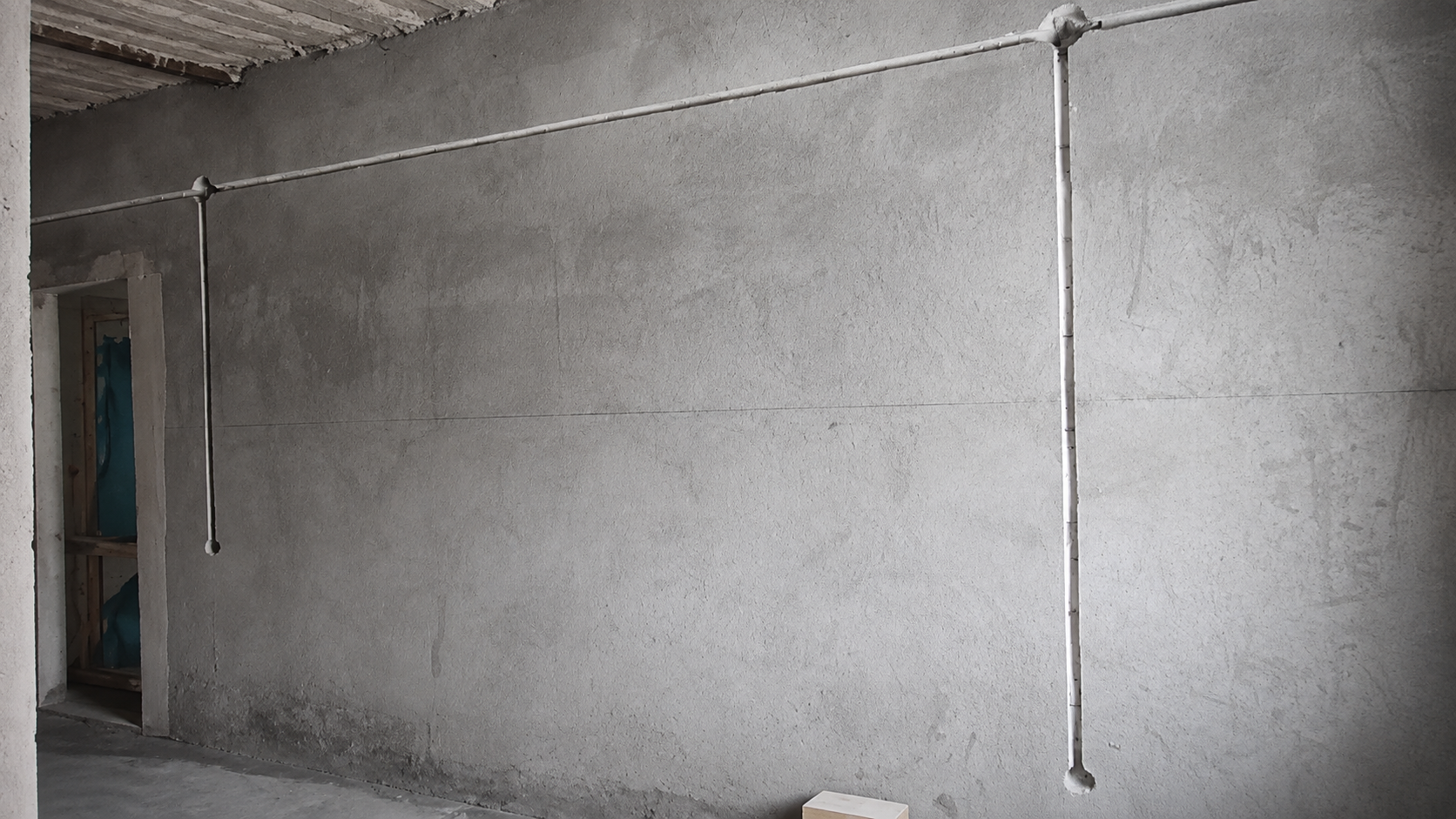

Đây là nguyên tắc rất hữu ích đối với nhà ở dân dụng. Các tuyến điện nên được tổ chức có quy luật, ưu tiên phương ngang và phương đứng tại những vị trí, cao độ đã được xác định.
Cách bố trí này giúp dễ hình dung vị trí đường điện sau khi tường đã được trát. Khi cần khoan tường để treo tivi, tranh, tủ hoặc lắp thiết bị, gia chủ cũng dễ xác định khu vực cần tránh hơn.
Trường hợp thiết kế yêu cầu tuyến đi khác, vị trí thực tế cần được thể hiện rõ trên hồ sơ hoặc chụp lại trước khi hoàn thiện.

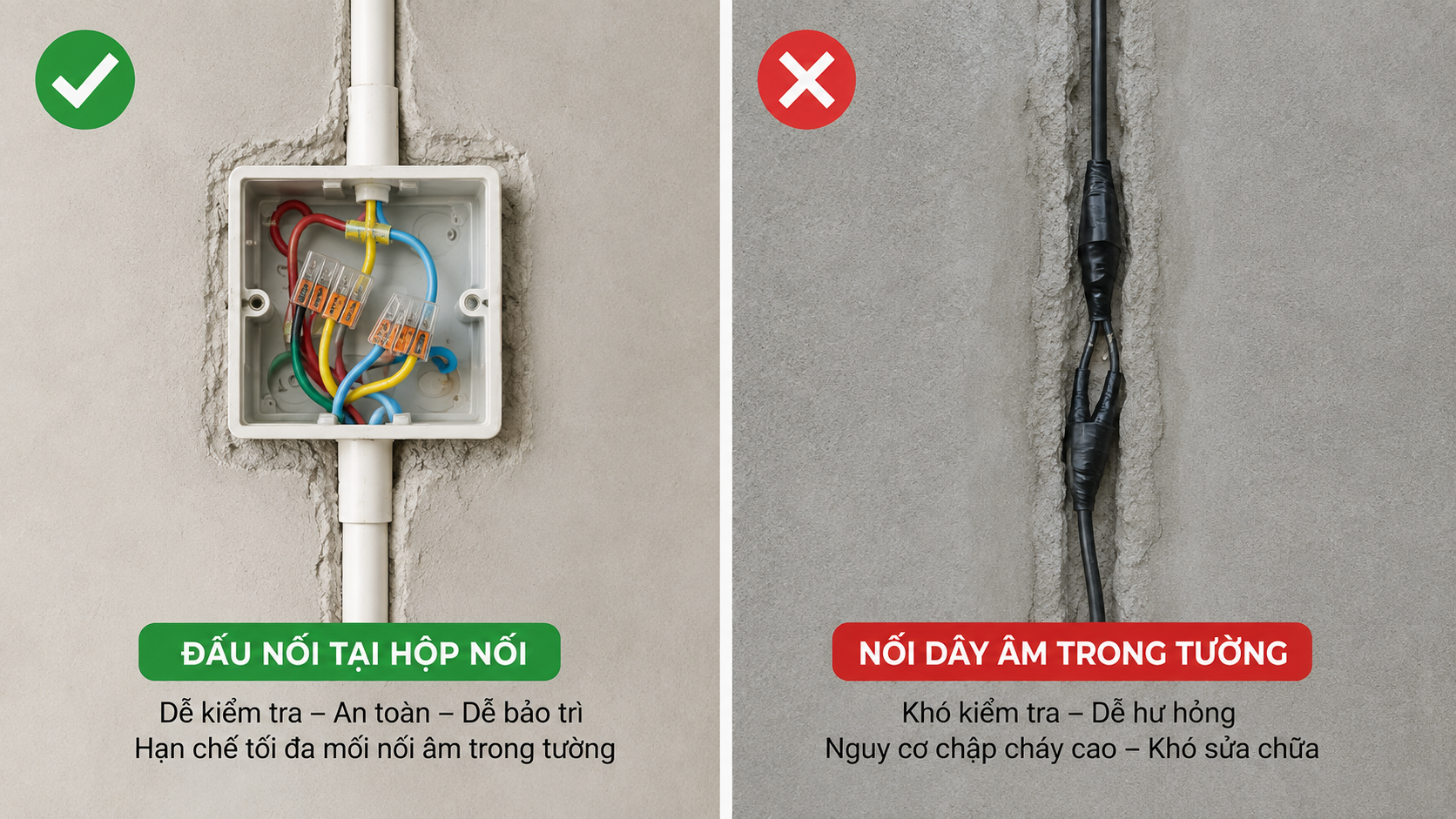

Mối nối là một trong những vị trí cần đặc biệt lưu ý khi thi công hệ thống điện. Các điểm đấu nối nên được bố trí trong hộp nối, hộp thiết bị hoặc những vị trí có khả năng tiếp cận để kiểm tra và bảo trì.
Không nên đấu nối dây tùy tiện rồi chôn kín hoàn toàn bên trong tường. Nếu điểm tiếp xúc gặp vấn đề sau khi ngôi nhà hoàn thiện, việc xác định chính xác vị trí và sửa chữa sẽ rất khó khăn.
Đây cũng là lý do bản vẽ điện cần được triển khai rõ ràng từ đầu, thay vì để đội thi công tự điều chỉnh tuyến và vị trí đấu nối tại công trường.

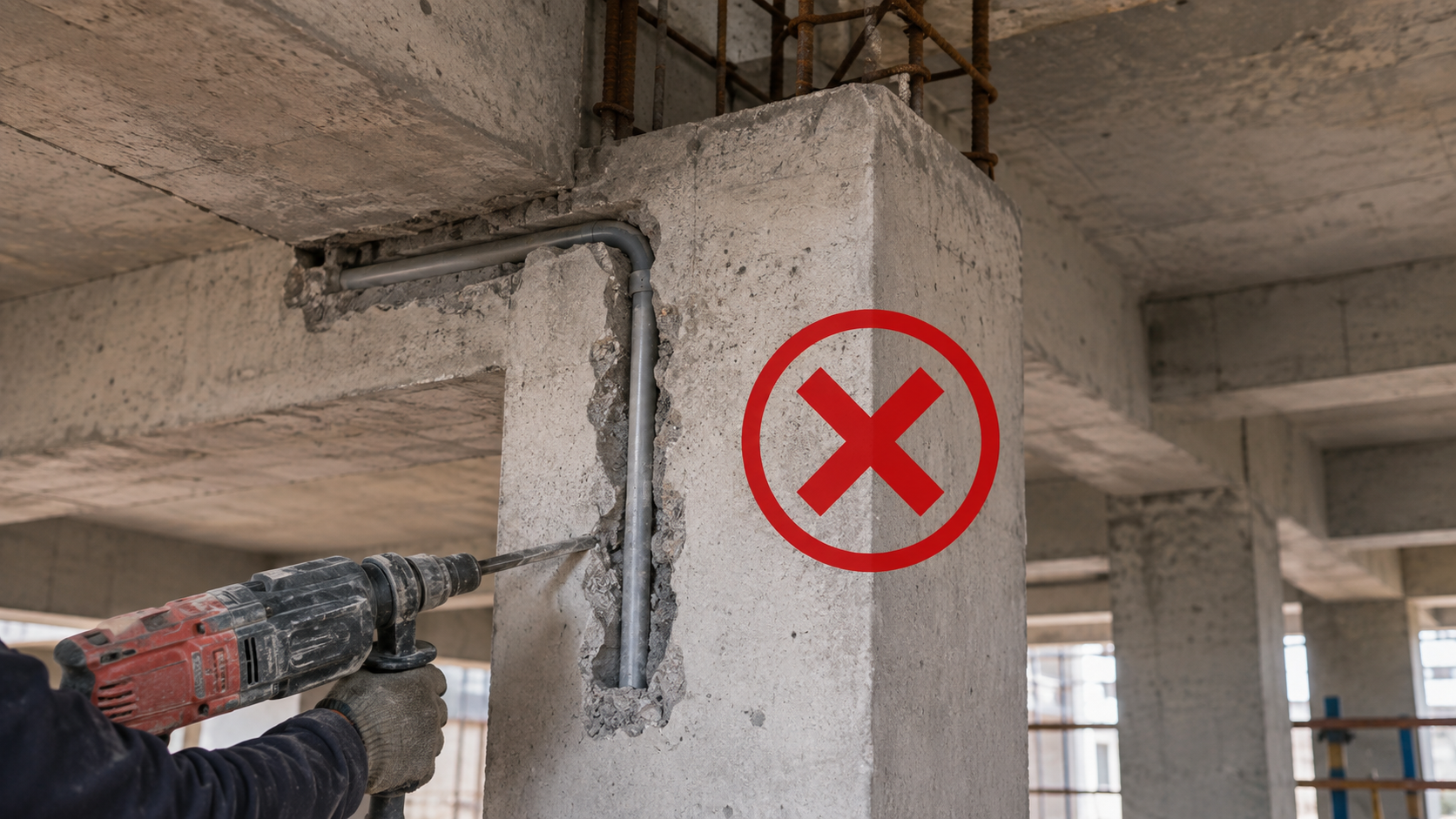

Cột và dầm là những cấu kiện chịu lực quan trọng của công trình. Không được vì muốn đường điện ngắn hoặc dễ thi công hơn mà tự ý đục, cắt hoặc tác động đến kết cấu.
Nếu tuyến điện gặp cột, dầm hoặc các cấu kiện chịu lực khác, cần xử lý theo hồ sơ thiết kế và giải pháp kỹ thuật đã được kiểm soát. Đội thi công điện không nên tự quyết định đục kết cấu chỉ để đặt vừa đường ống.
Tốt nhất, vị trí các tuyến kỹ thuật liên quan đến kết cấu cần được phối hợp ngay từ giai đoạn thiết kế để hạn chế xung đột khi thi công thực tế.

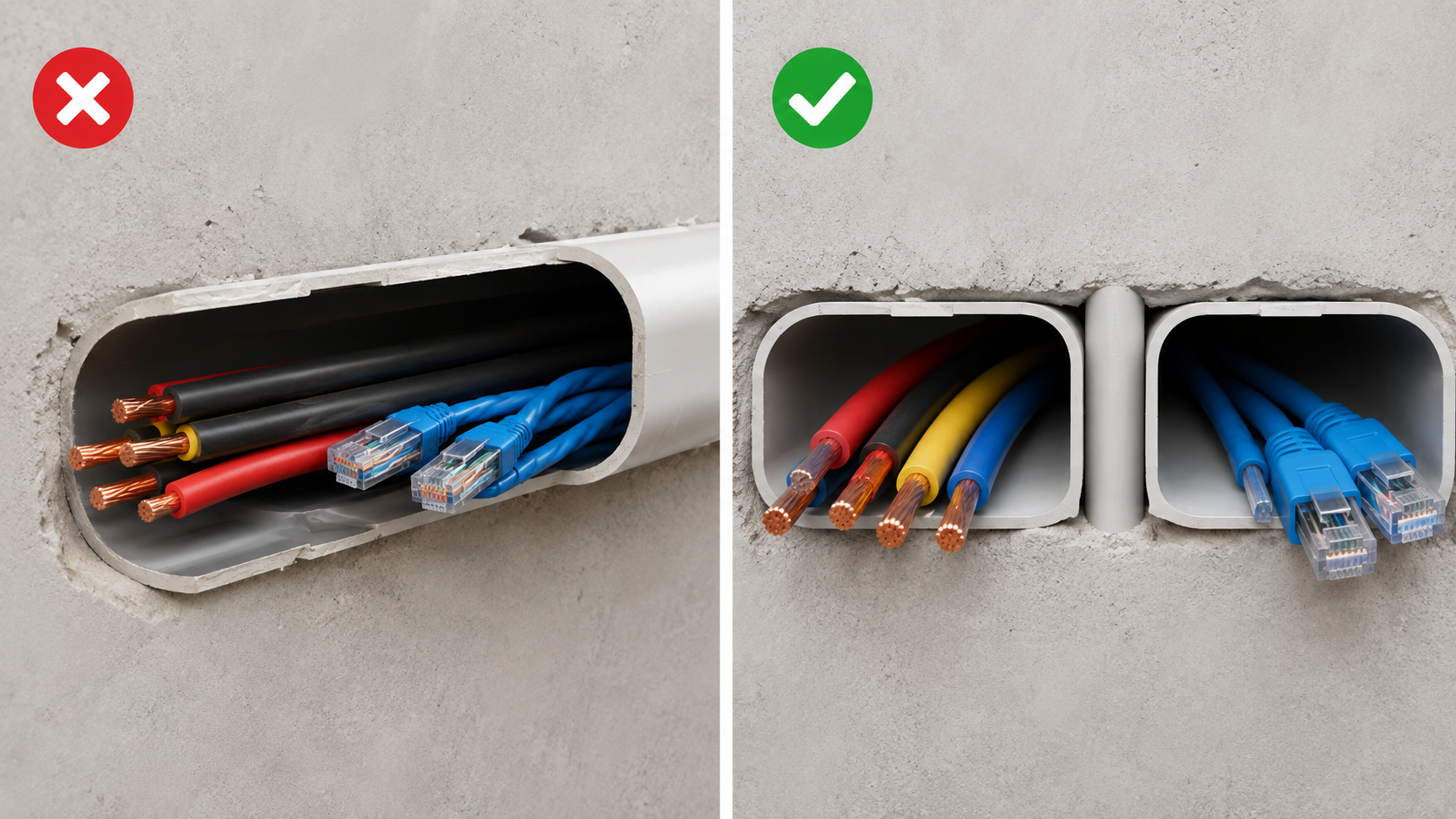

Hệ thống cấp nguồn điện và các hệ thống điện nhẹ như mạng LAN, camera, truyền hình hoặc tín hiệu cần được tổ chức hợp lý, tránh tùy tiện bố trí chung trong cùng một tuyến ống.
Việc phân tách các hệ thống giúp hạn chế ảnh hưởng đến tín hiệu, đồng thời thuận tiện hơn khi cần sửa chữa hoặc nâng cấp sau này.
Ngay từ bản vẽ điện, gia chủ nên kiểm tra xem các tuyến cấp nguồn, internet, camera, truyền hình và các hệ thống kỹ thuật khác đã được tính toán đồng bộ hay chưa.

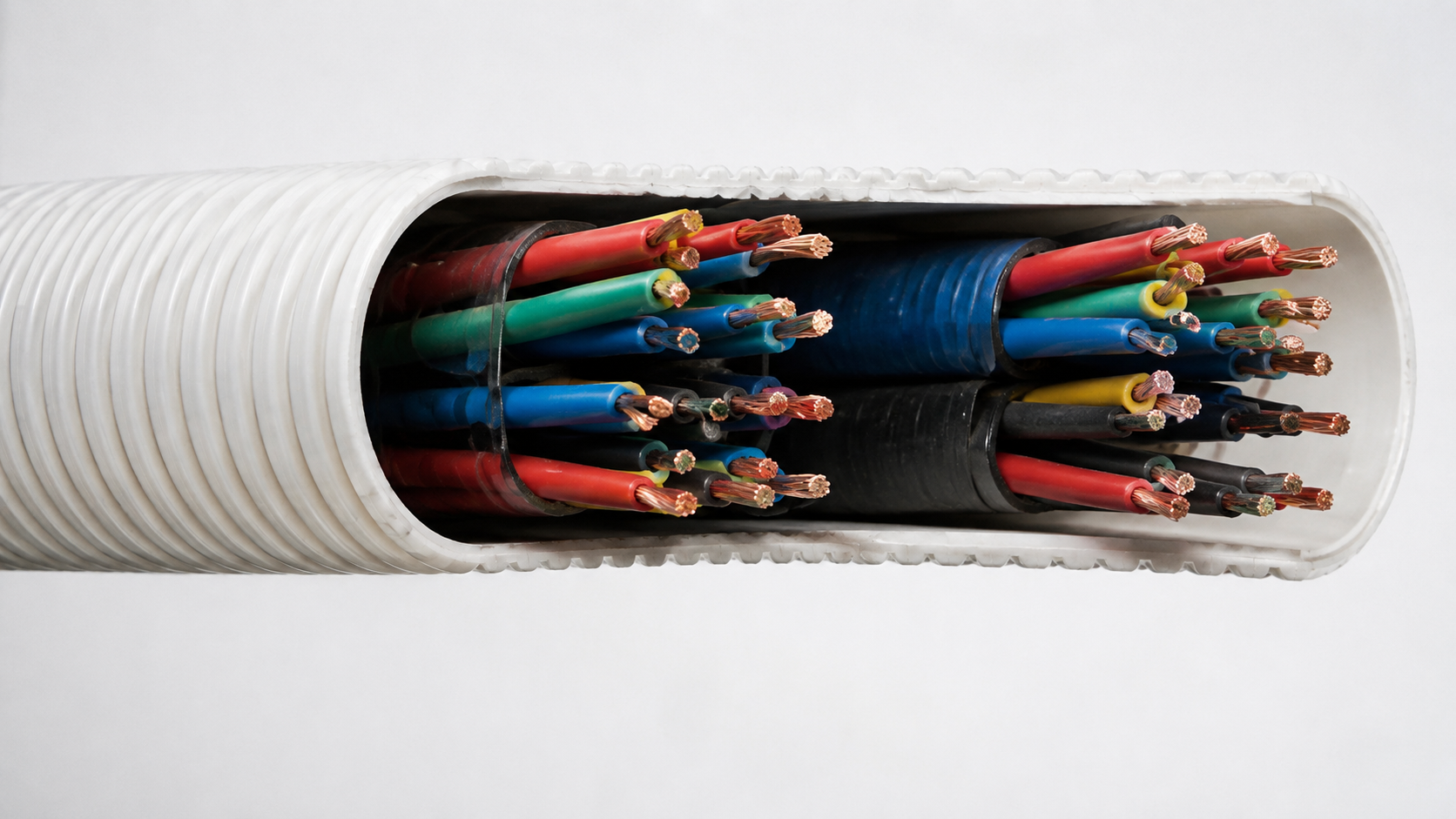

Ống luồn quá chật khiến quá trình kéo dây khó khăn và đặc biệt bất tiện khi cần thay dây sau này. Vì vậy, đường kính ống phải được lựa chọn phù hợp với số lượng và kích thước dây dẫn bên trong.
Việc tính toán tuyến ống cũng cần xét đến khả năng thi công, số lượng đoạn uốn và khả năng bảo trì. Không nên chọn ống theo tiêu chí chỉ cần “nhét vừa dây”.
Đây là lỗi khá dễ gặp khi thi công nhà ở nếu hệ thống điện không được tính toán trước mà chủ yếu làm theo kinh nghiệm tại công trường.

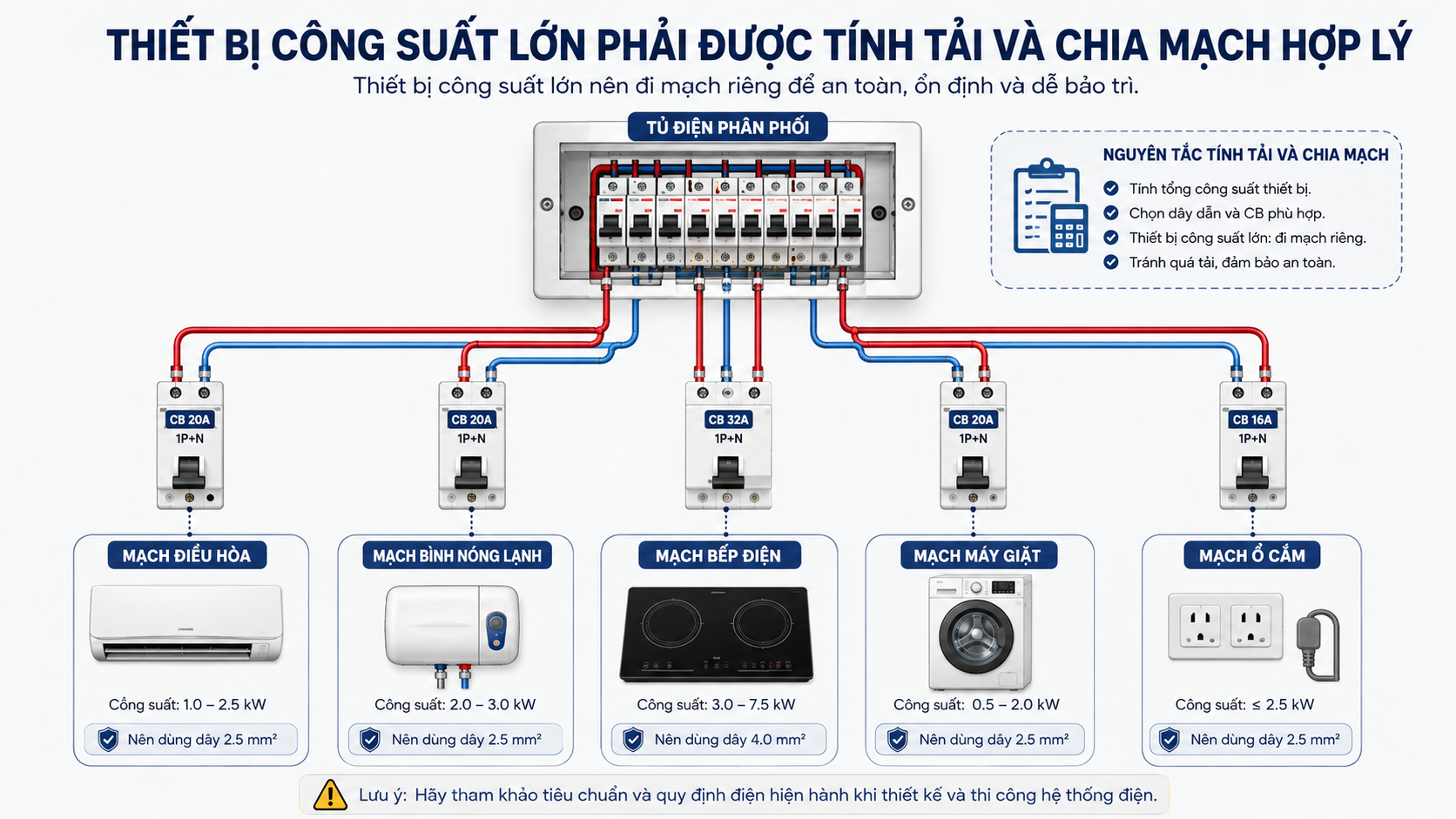

Điều hòa, bình nóng lạnh, bếp điện, máy bơm và các thiết bị có công suất lớn cần được tính toán tải để lựa chọn dây dẫn và thiết bị bảo vệ phù hợp.
Không nên gom nhiều thiết bị công suất lớn vào một mạch nếu phương án tính toán không cho phép. Việc chia mạch hợp lý giúp hệ thống hoạt động ổn định và thuận tiện hơn khi cần kiểm tra từng khu vực.
Đặc biệt, nhu cầu sử dụng điện nên được xác định trước khi thi công. Đừng để đến khi hoàn thiện mới phát hiện vị trí bếp thiếu nguồn, điều hòa chưa có đường riêng hoặc thiết bị mới không có điểm cấp điện phù hợp.
Đây là nguyên tắc rất đơn giản nhưng đặc biệt hữu ích cho quá trình sử dụng ngôi nhà sau này.

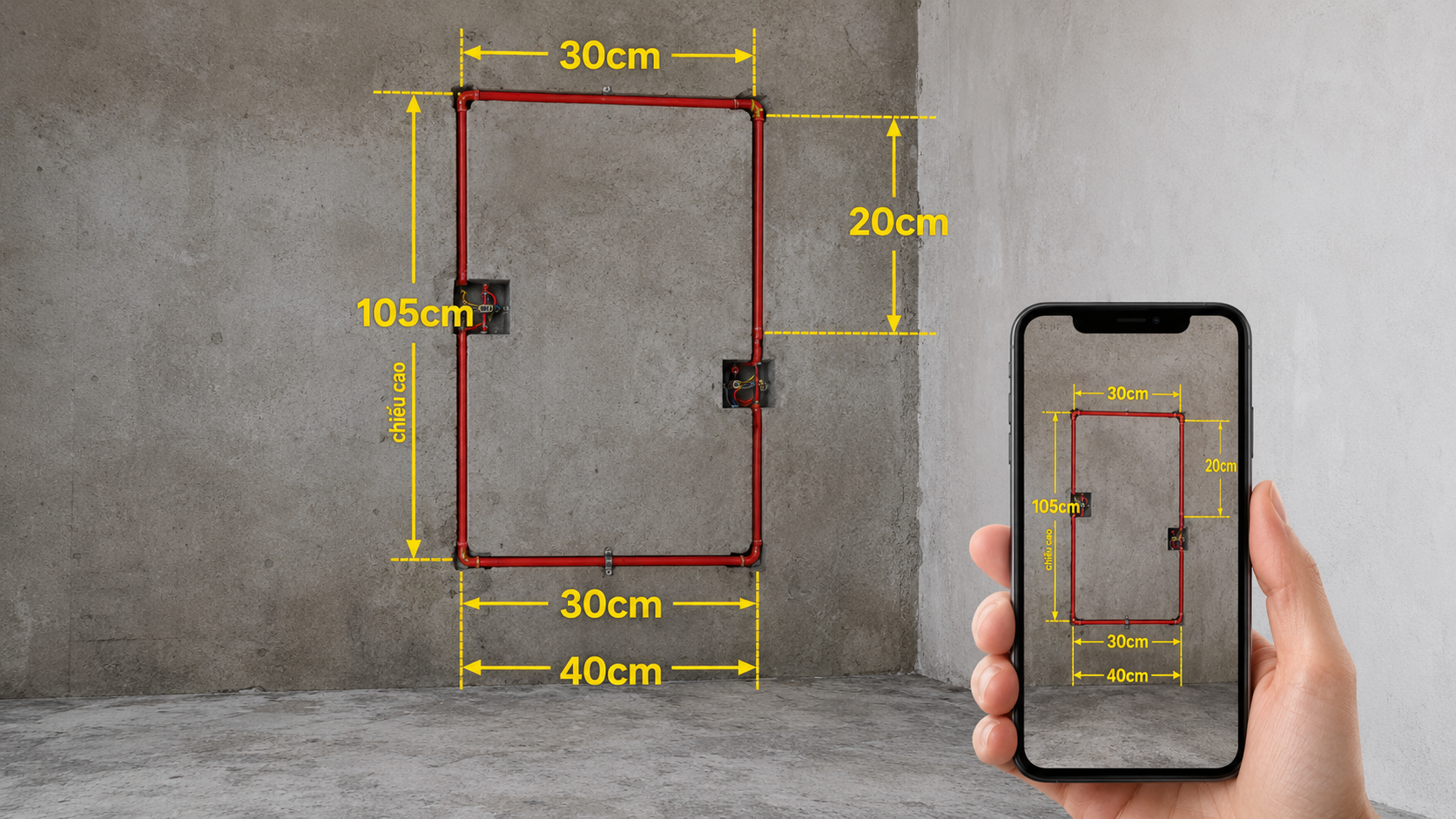

Trước khi trát, nên chụp lại toàn bộ tuyến ống điện, hộp nối, hộp công tắc, ổ cắm và các vị trí quan trọng. Tốt hơn nữa, nên đo khoảng cách từ đường ống đến sàn, trần, góc tường hoặc mép cửa để có cơ sở xác định chính xác về sau.
Sau vài năm, khi cần khoan tường, lắp tủ, sửa chữa hoặc cải tạo nhà, những hình ảnh này sẽ trở thành một dạng “bản đồ hệ thống điện” giúp gia chủ biết đường dây đang nằm ở đâu.
Bên cạnh 8 nguyên tắc trên, hệ thống điện nên được triển khai theo một quy trình thống nhất. Không nên đợi đến khi xây tường xong mới để thợ điện tự tìm vị trí ổ cắm và tuyến dây theo kinh nghiệm.
Trước khi thi công, phương án điện cần được phối hợp với mặt bằng kiến trúc, nội thất, kết cấu và các hệ thống kỹ thuật khác. Điều này đặc biệt quan trọng với nhà có nhiều thiết bị điện hoặc sử dụng các hệ thống thông minh.
Xác định trước vị trí công tắc, ổ cắm, đèn, điều hòa, bình nóng lạnh, bếp, tủ lạnh, máy giặt, máy bơm, tivi, mạng internet và các thiết bị khác.
Vị trí ổ cắm cần được đối chiếu với nội thất để tránh tình trạng ổ nằm sau tủ, thiếu ổ cạnh giường hoặc phải kéo dây nổi sau khi đã hoàn thiện.
Từ nhu cầu sử dụng, đơn vị thiết kế xác định tuyến dây, vị trí tủ điện, mạch chiếu sáng, ổ cắm và các mạch thiết bị.
Dây dẫn và thiết bị bảo vệ cần được lựa chọn theo tính toán kỹ thuật của từng mạch, không nên sử dụng một loại dây cho mọi vị trí chỉ vì thuận tiện thi công.
Các tuyến ống, hộp công tắc và ổ cắm được triển khai theo bản vẽ. Trong quá trình này cần kiểm tra các vị trí giao với cấp thoát nước, kết cấu và những hệ thống khác.
Nếu có thay đổi so với thiết kế ban đầu, cần cập nhật lại để tránh hồ sơ một kiểu nhưng đường điện thực tế lại nằm ở vị trí khác.
Dây dẫn được luồn theo từng tuyến và đấu nối theo sơ đồ thiết kế. Các mạch nên được nhận diện rõ để thuận tiện kiểm tra, vận hành và sửa chữa sau này.

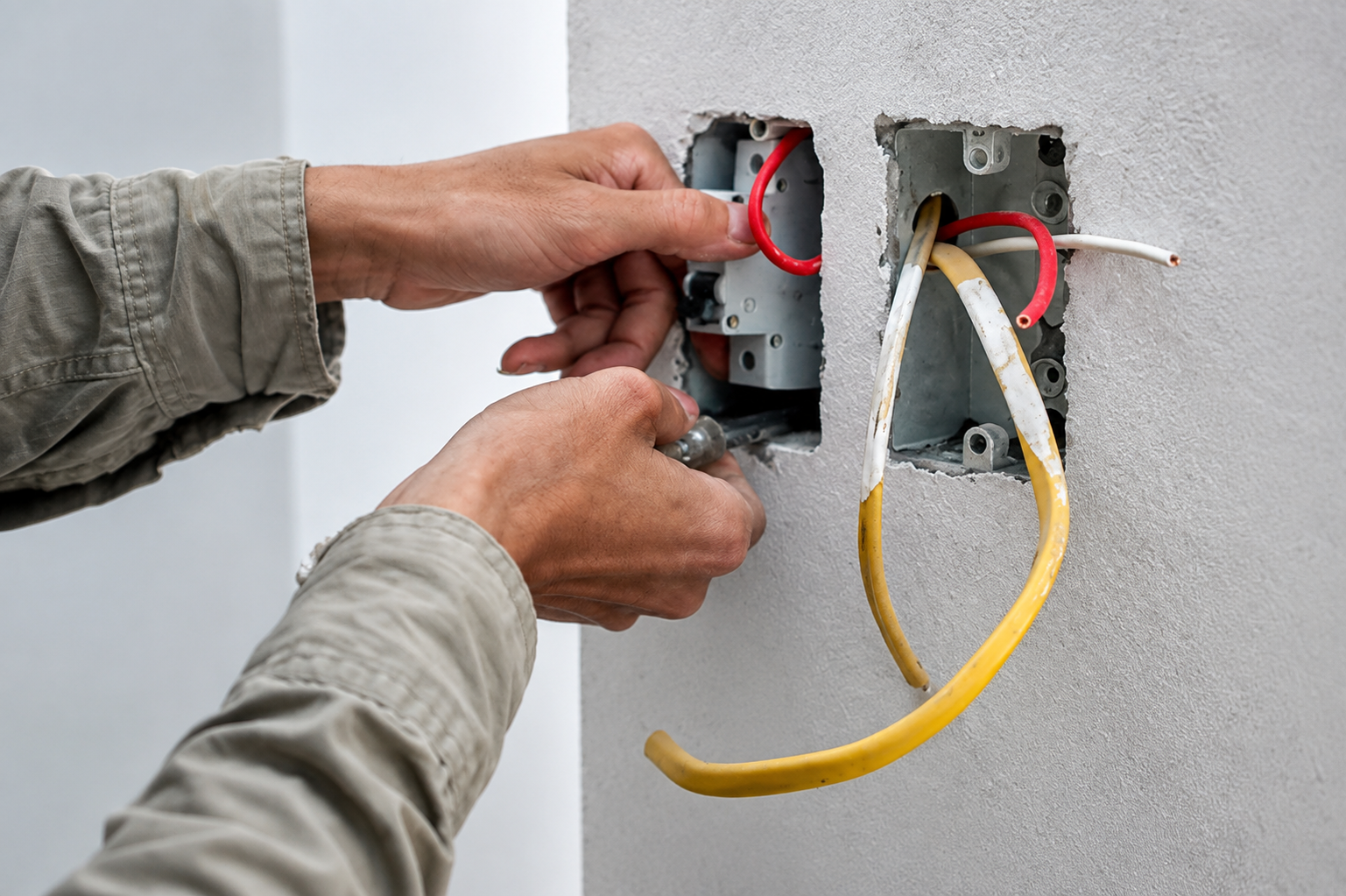

Trước khi che kín hệ thống, cần kiểm tra các tuyến ống, dây dẫn, điểm đấu nối và vị trí thiết bị để phát hiện sai sót sớm.
Sau khi kiểm tra nhưng trước khi trát, hãy chụp lại toàn bộ hệ thống. Nếu thực tế thi công có thay đổi so với thiết kế thì cần cập nhật lại vị trí.
Gia chủ nên lưu bản vẽ điện và bộ ảnh thi công cùng hồ sơ ngôi nhà. Đây là dữ liệu rất có giá trị trong suốt quá trình sử dụng công trình.
Nhiều vấn đề của hệ thống điện không xuất hiện ngay sau khi xây nhà mà chỉ bộc lộ khi gia đình bắt đầu sử dụng hoặc cần sửa chữa. Nguyên nhân thường bắt đầu từ những quyết định thiếu tính toán ở giai đoạn thi công.
Một lỗi phổ biến khác là thiết kế điện mà chưa tính đến phương án nội thất. Đến khi kê giường, tủ, bàn làm việc hoặc thiết bị bếp mới phát hiện ổ cắm bị che, thiếu nguồn hoặc vị trí công tắc không thuận tiện.
Một số lỗi gia chủ nên kiểm tra gồm:
Đây là thời điểm quan trọng bởi sau khi trát tường, phần lớn hệ thống sẽ bị che kín. Nếu phát hiện sai ở giai đoạn này, việc điều chỉnh thường đơn giản hơn rất nhiều so với khi nhà đã hoàn thiện.
Gia chủ hoặc người giám sát nên đối chiếu bản vẽ với thực tế, kiểm tra vị trí ổ cắm – công tắc, tuyến ống, hộp nối, các mạch thiết bị lớn và những vị trí giao cắt với hệ kỹ thuật khác.
Trước khi cho phép trát, nên kiểm tra tối thiểu:
✓ Tuyến ống có đúng bản vẽ hay không
✓ Vị trí ổ cắm, công tắc có phù hợp nội thất không
✓ Có mối nối nào bị chôn kín bất hợp lý không
✓ Đường ống có tác động đến cột, dầm hay không
✓ Các thiết bị công suất lớn đã được tính toán mạch phù hợp chưa
✓ Tuyến điện và điện nhẹ đã được tổ chức hợp lý chưa
✓ Toàn bộ đường điện đã được chụp ảnh và lưu lại chưa
1. Nguyên tắc quan trọng nhất khi thi công điện âm tường là gì?
Không có một nguyên tắc duy nhất quyết định toàn bộ hệ thống. Cần kiểm soát đồng thời từ thiết kế tuyến, ống bảo vệ, mối nối, chia mạch, phối hợp kết cấu đến kiểm tra trước khi trát.
2. Có nên nối dây điện âm trong tường không?
Không nên bố trí mối nối tại vị trí bị chôn kín và không thể kiểm tra. Điểm đấu nối nên được thực hiện tại hộp nối, hộp thiết bị hoặc vị trí có khả năng tiếp cận để bảo trì.
3. Đi dây điện âm tường có được chạy chéo không?
Trong nhà ở nên ưu tiên các tuyến ngang và đứng để dễ quản lý và xác định vị trí sau này. Trường hợp cần bố trí khác theo thiết kế, tuyến thực tế nên được ghi nhận rõ trong hồ sơ và ảnh trước khi trát.
4. Có được đục cột, dầm để chạy điện không?
Không được tự ý đục, cắt hoặc tác động vào cấu kiện chịu lực để thuận tiện chạy ống. Các vị trí liên quan đến kết cấu phải được xử lý theo hồ sơ và giải pháp kỹ thuật phù hợp.
5. Tại sao phải chụp đường điện trước khi trát?
Sau khi hoàn thiện, rất khó xác định chính xác đường điện nằm ở đâu nếu không có hồ sơ. Ảnh chụp giúp chủ nhà xác định tuyến khi khoan tường, sửa chữa hoặc cải tạo trong tương lai.
Nguyên tắc thi công điện âm tường cần được kiểm soát ngay từ giai đoạn thiết kế cho đến trước khi trát tường. Một hệ thống làm đúng từ đầu không chỉ đảm bảo khả năng sử dụng mà còn giúp việc kiểm tra, sửa chữa và cải tạo sau này thuận tiện hơn.
Gia chủ nên đặc biệt ghi nhớ 8 nguyên tắc: sử dụng ống bảo vệ phù hợp; bố trí tuyến điện có quy luật; kiểm soát mối nối; không tự ý tác động vào cột, dầm; tổ chức điện động lực và điện nhẹ hợp lý; không nhồi quá nhiều dây vào ống; tính tải và chia mạch phù hợp; cuối cùng là chụp lại toàn bộ đường điện trước khi trát. Sơn xấu có thể sơn lại, gạch hỏng có thể thay. Nhưng đường điện âm tường làm sai có thể phải đục cả bức tường để sửa. Vì vậy, đây là hạng mục gia chủ nên kiểm tra kỹ ngay từ đầu thay vì chờ đến khi có sự cố mới xử lý.
